Резиновая упругая втулка МУВП Кольца МУВП ТУ 2500-37600152106-94

МУВП - муфта упругая втулочно-пальцевая

 Предназначена для соединения валов, передачи вращательного движения между ними или между валом и соединенной с ним деталью и уменьшения динамических нагрузок.

Величина передаваемого крутящего момента:

 от 31,5 Нм до 16000 Нм.

МУВП состоит из двух полумуфт, соединенных металлическими "пальцами", на которых закреплены упругие резиновые втулки. Канавки на резиновых втулках повышают упругость элемента. За счет их деформирования происходит взаимное смещение полумуфт, что обеспечивает компенсацию взаимных смещений соединяемых валов и крутильную податливость при нагружении муфты вращающим моментом.

 Компенсирующая способность полумуфт - это способность соединять несоосные валы. Числовые значения смещений валов ограничены долговечностью упругих элементов МУВП, а также дополнительным давлением на валы со стороны муфты.

 С ростом смещений валов увеличиваются деформации упругих элементов МУВП, в них возрастает напряжение и снижается долговечность.

 Муфты МУВП получили широкое распространение благодаря относительной простоте конструкции и удобству замены упругих элементов.

 Втулки и кольца МУВП применяются непосредственно как сборный элемент непосредственно муфт.

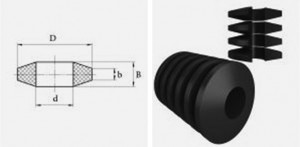

 Втулки МУВП представляют собой готовые к применению резиновые изделия, полученные путем вулканизации сырой резиновой смеси в прессформах.

 Вместо втулок МУВП применяют набор из нескольких колец МУВП соответствующего размера.

 Втулки МУВП состоят из 4-х секций. Соответственно втулка МУВП заменяется 4-мя кольцами МУВП.

 Муфты и кольца МУВП имеют четкие геометрические размеры.

 Рабочая среда: воздух

 Для других условий работы (к примеру воздух с попаданием масла, масло-вода) необходим подбор резиновой смеси.

 Возможно изготовление колец МУВП и втулок МУВП из полиуретана.

Температурный интервал работоспособности:

 от -45°С до +70°С
