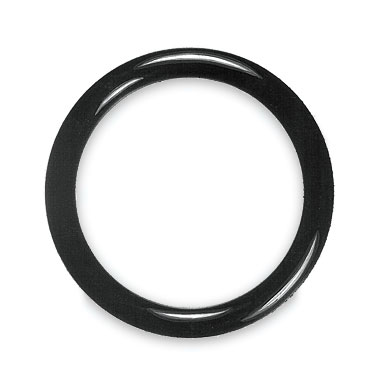

Кольца уплотнительные резиновые ГОСТ 9833-73/18829-73
Назначение:
Кольца круглого сечения применяют при уплотнении неподвижных и подвижных деталей механизмов в жидких и газообразных средах в гидравлических, топливных, смазочных и пневматических устройствах.
Рабочая среда:
Минеральные масла, жидкие топлива, эмульсии, смазки, пресная и морская вода, сжатый воздух.
Температура рабочей среды: от -60С до +270С в зависимости от группы резин. Рабочее давление: в минеральных маслах, жидких топливах, эмульсиях, смазках, пресной и морской воде – до 52МПа в неподвижных соединениях и до 32МПа в подвижных соединениях. В сжатом воздухе – до 40МПа в неподвижных соединениях и до 10МПа в подвижных соединениях.
Пример условного обозначения:
Кольцо уплотнительное резиновое 020-025-30-2-2
Возможн поставка колец из полиуретана.
Обозначение | Обозначение | Обозначение | Обозначение |
ГОСТ 9833-73 | ГОСТ 9833-73 | ГОСТ 9833-73 | ГОСТ 9833-73 |
003-006-19 | 020-026-36 | 035-040-30 | 052-058-30 |
004-006-14 | 021-024-19 | 035-041-36 | 052-060-46 |
004-007-19 | 021-025-25 | 035-043-46 | 054-058-25 |
004-008-25 | 021-026-30 | 035-045-50 | 054-060-36 |
005-007-14 | 021-027-36 | 036-039-19 | 054-062-46 |
005-008-19 | 022-025-19 | 036-040-25 | 055-059-25 |
005-009-25 | 022-026-25 | 036-041-30 | 055-060-30 |
006-008-14 | 022-027-30 | 036-042-36 | 055-061-36 |
006-009-19 | 022-028-36 | 037-040-19 | 055-063-46 |
006-010-25 | 023-026-19 | 037-041-25 | 055-065-58 |
007-010-19 | 023-027-25 | 037-045-46 | 056-060-25 |
007-011-25 | 023-028-30 | 038-041-19 | 056-061-30 |
008-010-14 | 023-029-36 | 038-042-25 | 056-062-36 |
008-011-19 | 024-027-19 | 038-042-30 | 056-066-58 |
008-012-25 | 024-028-25 | 038-044-36 | 057-063-36 |
009-012-19 | 024-029-30 | 039-042-19 | 058-062-25 |
009-013-25 | 024-030-36 | 039-045-36 | 058-063-30 |
010-012-14 | 025-028-19 | 040-043-19 | 058-064-36 |
010-013-19 | 025-029-25 | 040-044-25 | 058-066-46 |
010-014-25 | 025-030-30 | 040-045-30 | 059-065-36 |
010-015-30 | 025-031-36 | 040-046-36 | 060-064-25 |
011-014-19 | 026-029-19 | 040-048-46 | 060-065-30 |
011-015-25 | 026-030-25 | 041-045-25 | 060-066-36 |
011-016-30 | 026-031-30 | 042-045-19 | 060-068-46 |
012-015-19 | 026-032-36 | 042-046-25 | 060-070-58 |
012-016-25 | 027-030-19 | 042-048-30 | 061-065-25 |
012-017-30 | 027-031-25 | 042-048-36 | 061-071-58 |
013-016-19 | 027-032-30 | 042-050-46 | 062-066-25 |
013-017-25 | 027-033-36 | 043-047-25 | 062-068-36 |
013-018-30 | 028-031-19 | 044-047-19 | 063-068-30 |
014-017-19 | 028-032-25 | 044-048-25 | 063-069-36 |
014-018-25 | 028-033-30 | 044-049-30 | 063-069-36 |
014-019-30 | 028-034-36 | 044-050-36 | 063-073-58 |
014-020-36 | 028-036-46 | 044-052-46 | 064-070-36 |
015-018-19 | 029-032-19 | 045-048-19 | 065-070-25 |
015-019-25 | 029-033-25 | 045-049-25 | 065-070-30 |
015-020-30 | 029-034-30 | 045-050-30 | 065-071-36 |
015-021-36 | 029-035-36 | 045-051-36 | 065-073-46 |
016-019-19 | 030-033-19 | 045-053-46 | 065-075-58 |
016-020-25 | 030-034-25 | 046-050-25 | 066-071-30 |
016-021-30 | 030-035-30 | 046-052-36 | 066-072-36 |
016-022-36 | 030-036-36 | 047-050-19 | 067-075-46 |
017-020-19 | 030-038-46 | 047-055-46 | 068-072-25 |
017-021-25 | 032-035-19 | 048-052-19 | 068-074-36 |
017-022-30 | 032-036-25 | 048-052-25 | 068-076-46 |
017-023-36 | 032-037-30 | 048-052-30 | 069-075-36 |
018-021-19 | 032-038-36 | 048-054-36 | 070-075-25 |
018-022-25 | 032-040-46 | 049-055-36 | 070-075-30 |
018-023-30 | 033-036-19 | 050-053-19 | 070-076-36 |
018-024-36 | 033-038-30 | 050-054-25 | 070-078-46 |
019-022-19 | 033-038-36 | 050-055-30 | 070-080-58 |
019-023-25 | 034-037-19 | 050-056-36 | 071-076-30 |
019-024-30 | 034-038-25 | 050-058-46 | 071-077-36 |
019-025-36 | 034-039-30 | 050-060-58 | 071-081-58 |
020-023-19 | 034-040-36 | 051-055-25 | 072-078-25 |
020-024-25 | 034-044-50 | 051-056-30 | 072-078-36 |
020-025-30 | 035-038-19 | 052-056-25 | 072-080-46 |
Обозначение | Обозначение | Обозначение | Обозначение |
ГОСТ 9833-73 | ГОСТ 9833-73 | ГОСТ 9833-73 | ГОСТ 9833-73 |
074-080-36 | 085-090-30 | 098-102-25 | 120-125-30 |
075-080-25 | 085-091-36 | 098-102-30 | 120-126-36 |
075-080-30 | 085-095-58 | 098-104-36 | 122-125-25 |
075-081-36 | 086-092-36 | 099-105-36 | 125-130-30 |
075-083-46 | 088-092-30 | 100-105-25 | 130-135-25 |
075-085-58 | 088-094-36 | 100-105-30 | 130-135-30 |
076-082-36 | 089-095-36 | 100-106-36 | 130-135-36 |
077-085-46 | 090-095-25 | 100-110-58 | 135-140-25 |
078-082-25 | 090-095-30 | 102-106-25 | 135-140-30 |
078-084-36 | 090-096-36 | 102-108-30 | 135-140-36 |
078-086-46 | 090-098-46 | 105-110-30 | 140-145-25 |
079-085-36 | 090-100-58 | 108-112-25 | 140-145-30 |
080-085-25 | 092-098-25 | 108-112-30 | 140-145-36 |
080-085-30 | 092-098-30 | 108-114-36 | 140-150-46 |
080-086-36 | 092-098-36 | 110-115-30 | 150-155-36 |
080-090-58 | 092-100-46 | 112-118-25 | 150-160-46 |
082-087-30 | 092-102-58 | 112-118-30 | 150-165-85 |
082-088-25 | 094-100-36 | 112-122-58 | 215-220-36 |
082-088-36 | 095-100-30 | 115-120-30 | 215-230-85 |
082-090-46 | 095-105-58 | 118-122-25 | 230-235-36 |
082-092-58 | 096-102-36 | 120-125-25 | |
084-090-36 | | | |
